名称:JYX-3A中央信号报警装置
点击图片查看大图
编号:Pro200931892436
价格:
时间:2009/3/18 9:35:07
点击数:6873
购买:

[概述]
JYX-3A中央信号报警装置(简称装置)是根据变电站、发电厂等供电或变电系统中,中央集中信号单元的实际运行而综合设计的,将以往系统中事故及预告信号、报警、复归等功能有机地结合在一起的成套报警装置,可广泛应用于各电力系统中作为中央信号处理单元集中报警装置使用。
[装置特点]
1.  采用单片机及数字采集电路,精度高,抗干扰能力强。
2.  事故信号、预告信号最小动作电流0.015A。控制各达200路信号量。
3.  复归方式为手动和自动两种方式。自动复归时间1~99S可定。
4.  操作简单。采用按钮手把操作与常规变电站操作运行相同。
5.  用户接线方便。只需接入相应信号母线及音响元件即可。
6.  动作原理与常规中央信号保护兼容。保留原系统信号量一对一控制,无中间转换环节。
[结构及工作原理]
1.  结构:装置由预告信号检测、事故信号检测电路、延时动作、延时复归、触发单元及出口电路组成。
2.  基本原理:通过A/D采集事故音响及预告音响母线上电流量,通过单片机判断突变量,再通过鉴幅、鉴宽、延时等逻辑,最后启动出口中间发出报警信号。
[技术条件]
1.  额定工作电压:220V、110V、48VDC。
2.  信号最小动作电流:15mA。
3.     延时复归时间:0~9S(最大范围0~99S,
订货时须注明)。
4.  功耗:小于10W。
5.  事故信号电流:0.16A(其它规格订货时注明)。
预告信号电流:0.015A(其它规格订货时注明)。
6.  出口继电器断开容量:断开容量在直流有感负载(T=5mS)的电路中,不大于50W;在电压不超过250V、电流不超过0.5A的交流电路中,不大于100VA。

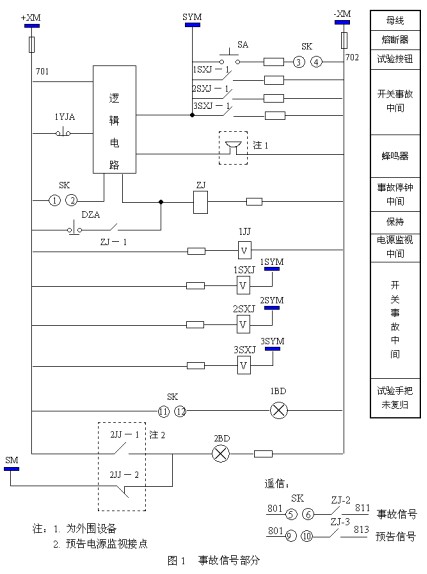

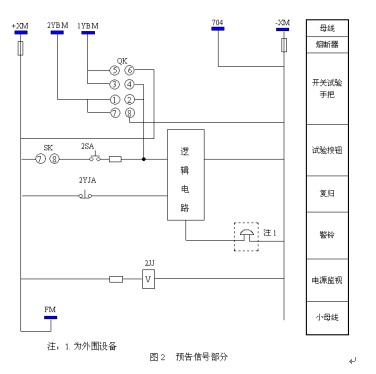

[原理图]

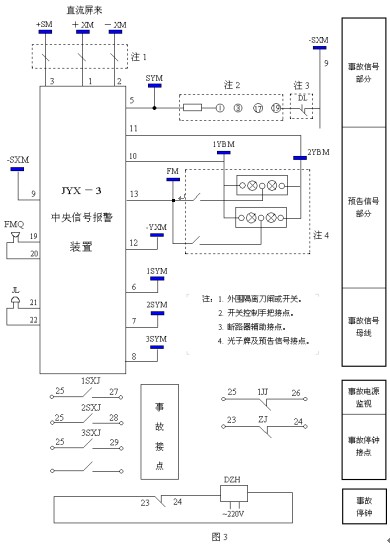

[典型应用]

[使用条件]

1.  环境温度:-10℃~+50℃。
2.  海拔高度:不大于2000m。
3.  相对湿度:不大于90%。
4.  安装位置:任意。
5.  额定电压:80~110%Ue。

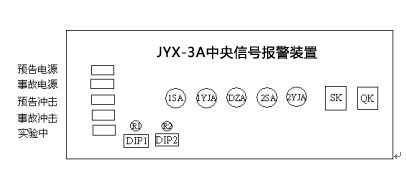

[面板介绍]


面板说明如下:
1SA  --  事故信号试验          1YJA --  事故信号复归
DZA  --  事故停钟按钮              2SA  --  预告信号试验
2YJA  --预告信号复归               SK   --  音响实验切换手把
QK   --光字牌实验切换手动        R1    -- 未用
R2   --  未用                           DIP1  -- 事故复归延时设定
DIP2 --  预告复归延时设定

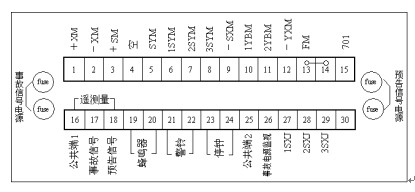

[端子图]

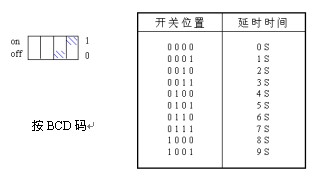

[延时整定]

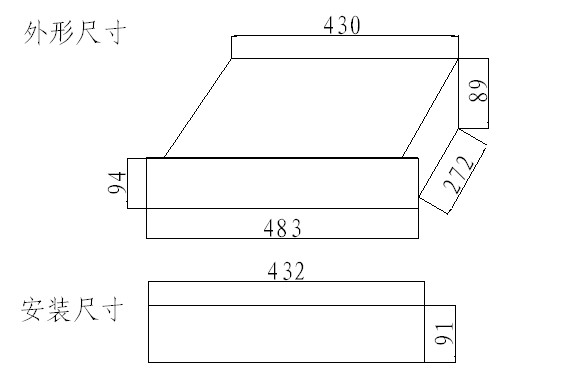

[外形尺寸]

[订货须知]

1.  产品型号、名称;
2.  产品数量;
3.  事故信号电流;
4.  预告信号电流。
5. 直流电压等级
6. 事故停钟是开接点或闭接点
