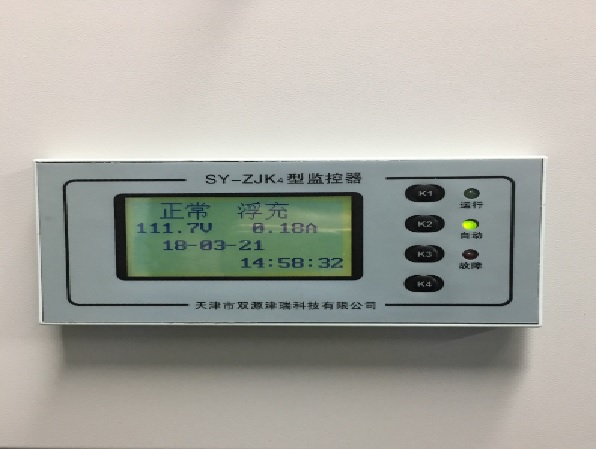

名称:SY-ZJK4监控器
点击图片查看大图
编号:Pro201867101822
价格:
时间:2018/6/7 10:19:22
点击数:1138
购买:



1.概述

1.1系统概述

SY-ZJK4监控器包括采集电路、数据监控、开关量输入、通讯上传及监控报警等,监控模块内部具有简单的母线对地电压监测功能,此外系统还可能以干节点方式输出的电池检测仪等设备。

SY-ZJK4监控器主要为合作厂家设计,用以组成小容量配置的直流系统,可应用于35kV以下低端变电站和各类用户变的直流操作电源系统。配合SY-GKMZ11005/S系列电力用高频开关充电模块,SY-ZJK监控系统可完成智能化电池管理和直流系统监测及告警。SY-ZJK监控系统具备远程管理功能,可选择通过Modbus通讯上报数据,用于电站实现无人职守。

2.模块介绍

2.1功能

SY-ZJK4监控模块是监控系统的数据处理中心,采集各种电压、电流数据,并通过控制SY-GKMZ11005/S系列充电模块完成蓄电池组的自动均浮充转换。其具体功能如下:

告警功能:如果电源系统有故障产生,监控模块将点亮告警指示灯,同时控制告警蜂鸣器鸣叫,同时启动告警继电器。

遥控、遥信、遥测功能:监控模块还可将电源系统运行数据通过RS485RS232通讯接口用Modbus通讯规约上报给综合自动化系统,并接收综合自动化系统下发的均浮充控制命令,实现遥控、遥测、遥信功能。



显示功能:LCD液晶显示,配合前面板按键,可完成设置、查阅、显示、事件记录等各项功能

3.安装说明



3.1环境要求

1.工作温度:-540

2.储存温度:-4070

3.相对湿度:≤90%(40±2



4.供电电压输入范围:80320Vdc
