名称:200系列微机型保护装置
点击图片查看大图
编号:Pro20091016143416
价格:
时间:2009/10/16 14:37:21
点击数:24888
购买:

[SYL211线路保护测控装置]
   SYL211线路保护测控装置适用于110kV及以下电压等级的架空线或电缆出线,一般每回线应配置1台装置。功能如下:
    1.三段式电流保护(每段均可选择低电压、方向元件闭锁);
    2.两段零序电流保护;
    3.反时限过电流保护;
    4.过负荷保护;
    5.带电压/电流、滑差闭锁的低周减载;
    6.三相一次重合闸及合闸后加速;
    7.接地保护;
    8.充电保护;
    9.PT断线检测;
    10.存储4套定值;
    11.有11路遥信开入采集、装置遥信变位、事故遥信;
    12.遥测:P、Q、Ia、Ib、Ic、Ua、Ub、Uc、Uab、Ubc、Uca、3Uo、f、COS∮等;
    13.断路器遥控分合;
    14.操作、遥信、事件SOE等;
    15.有2路脉冲输入和积分电度。

[SYL221横向差动保护测装置]
    SYL221横向差动保护测装置适用于110kV及以下等级的平行双回线保护。功能如下:
    1.横差保护;(差电流及方向元件构成)
    2.电流平衡保护;
    3.CT断线保护;
    4.PT断线检测;
    5.具有16路遥信开入、装置遥信变位、事故遥信;
    6.遥测:Ia、Ib、Ic、Ua、Ub、Uc、Uab、Ubc、  Uca、f、等;
    7.遥信、事件SOE等;
    8.存储4套保护定值;
    9.具有2路脉冲输入和积分电度。

[SYM211电动机保护测控装置]
    SYM211电动机保护测控装置适用于110kV及以下电压等级的异步或同步电动机,一般每台电动机应配置1台装置。功能如下:
    1.两段式电流保护(每段均均带一个时限);
    2.两段零序电流保护;
    3.差流保护;
    4.负序过流保护;
    5.过负荷保护;
    6.低电压及过电压保护;
    7.转子堵转保护;
    8.长启动保护;
    9.接地保护;
    10.外部开入跳闸;
    11.PT断线检测;
    12.存储4套定值;
    13.具有16路遥信开入采集、装置遥信变位、事故遥信;
    14.遥测:P、Q、Ia、Ib、Ic、Ua、Ub、Uc、Uab、Ubc、Uca、3Uo、f、COS∮等;
    15.断路器遥控分合;
    16.操作、遥信、事件SOE等;
    17.具有2路脉冲输入和积分电度;

[SYT212/211变压器保护装置]
    SYT212/211变压器保护装置适用于110kV及以下等级的两圈/三圈变压器,一般主变配置1台保护装置。功能如下:
    1.差动速断保护;
    2.比率差动保护;
    3.差流越限告警;
    4.CT断线保护;
    5.二次谐波制动;
    6.具有11路遥信开入采集、装置遥信变位、事故遥信;
    7.遥测:P、Q、Ia、Ib、Ic、Ua、Ub、Uc、Uab、Ubc、Uca、3Uo、f、COS∮等;
    8.遥信、事件SOE等;
    9.具有2路脉冲输入;
    10.存储4套定值。

[SYT221变压器后备保护装置]
    SYT221变压器后备保护装置适用于110kV及以下等级的变压器的保护和测量,一般一台主变高压侧和低压侧各配置1台保护装置。功能如下:
    1.三段式过流保护;(每段三时限,带复压、方向闭锁)
    2.三段零序过流保护;(每段三时限,用于中性点接地或       经小电阻接地系统)
    3.两段零序过压保护;(带零流闭锁)
    4.过负荷保护;
    5.过负荷闭锁调压保护;
    6.过负荷启动风冷;
    7.间隙放电过流保护;
    8.PT断线检测;
    9.具有11路强电和3路弱电开入量输入;
    10. 存储4套保护定值;
    11.遥信、事件SOE等;
    12.遥控断路器分合;
    13.遥测:P、Q、Ia、Ib、Ic、Ua、Ub、Uc、Uab、Ubc、  Uca、f、COS∮等;
    14.积分电度。

[SYT231变压器本体保护装置]
    SYT231变压器本体保护装置适用于110kV及以下等级的变压器的本体保护,一般一台主变配置1台本体保护装置。功能如下:
    1.具有4路非电量保护;(瓦斯、压力或温度)
    2.具有6路遥信告警;
    3.有载调压功能;
    4.采集变压器档位值;
    5.RS485口上传功能;

[SYT241配电变保护测控装置]
    SYT241配电变保护测控装置适用于110kV及以下电压等级的配电变压器,一般每台变压器应配置1台装置。功能如下:
    1.三段式电流保护(每段均可选择复合电压元件闭锁);
    2.两段零序电流保护;
    3.两段附加零序电流保护;
    4.过负荷保护;
    5.低周减载保护;
    6.非电量保护;
    7.充电保护;
    8.接地保护;
    9.PT断线检测;
    10.存储4套定值;
    11.具有11路遥信开入采集、装置遥信变位、事故遥信;
    12.遥测:P、Q、Ia、Ib、Ic、Ua、Ub、Uc、Uab、Ubc、Uca、3Uo、f、COS∮等;
    13.断路器遥控分合;
    14.操作、遥信、事件SOE等;
    15.具有2路脉冲输入和积分电度。

[SYC211电容器保护测控装置]
    SYC211电容器保护测控装置适用于110kV及以下电压等级的电力电容器,一般每组电容器应配置1台装置。功能如下:
    1.三段式电流保护(每段均均带一个时限);
    2.两段零序过电流保护;
    3.小电流接地保护;
    4.低电压保护;
    5.过电压保护;
    6.过负荷保护;
    7.不平衡电压保护;
    8.不平衡电流保护;
    9.桥差电压保护;
    10.桥差电流保护;
    11.PT断线检测;
    12.存储4套定值;
    13.具有11路遥信开入采集、装置遥信变位、事故遥信
    14.遥测:P、Q、Ia、Ib、Ic、Ua、Ub、Uc、Uab、Ubc、Uca、3Uo、f、COS∮等;
    15.断路器遥控分合;
    16.操作、遥信、事件SOE等;
    17.具有2路脉冲输入和积分电度。

[SYP211备用电源及分段开关自投保护测控装置]
    SYP211备用电源及分段开关自投保护测控装置适用于110kV及以下等级的备用电源自投。功能如下:
    1.两段过电流保护;
    2.充电保护;
    3.PT断线检测;
    4.具有8路遥信开入采集、装置遥信变位、事故遥信;
    5.遥测:P、Q、Ia、Ib、Ic、Ua、Ub、Uc、Uab、Ubc、  Uca、f、COS∮等;
    6.断路器遥控分合;
    7.操作、遥信、事件SOE等;
    8.遥信、事件SOE等;
    9.PT断线检测;
    10.存储4套保护定值
    11.具有2路脉冲输入和积分电度。

[SYP221分段开关保护测控装置]
    SYP221分段开关保护测控装置适用于110kV及以下等级的分段开关保护测量及控制。功能如下:
    1.两段过电流保护;(均可选择低电压闭锁)
    2.充电保护;
    3.PT断线检测;
    4.具有11路遥信开入采集、装置遥信变位、事故遥信;
    5.遥测:P、Q、Ia、Ib、Ic、Ua、Ub、Uc、Uab、Ubc、  Uca、f、COS∮等;
    6.断路器遥控分合;
    7.操作、遥信、事件SOE等;
    8.PT断线检测;
    9.存储4套保护定值;
   10.具有2路脉冲输入和积分电度。

[SYA211综合测控装置]
    SYA211综合测控装置适用于110kV及以下等级的站用电测量和控制。功能如下:
    1.母线低电压告警;
    2.具有2路断路器遥控操作,1路操作功能;
    3.PT断线检测;
    4.具有11路遥信开入、装置遥信变位、事故遥信;
    5.遥测:P、Q、Ua1、Ub1、Uc1、Ua2、Ub2、Uc2、Ia1、Ib1、Ic1、Ia2、Ib2、Ic2、COS∮等;
    6.操作、遥信、事件SOE等;
    7.存储4套保护定值;
   8.具有2路脉冲输入和积分电度。

[SYA211PT监测装置]
    SYA211 PT监测装置适用于110kV及以下等级的PT保护、测量。功能如下:
    1.低电压保护;
    2.过电压保护;
    3.零序电压保护;
    4.PT断线检测;
    5.具有11路遥信开入、装置遥信变位、事故遥信;
    6.遥测:Ua、Ub、Uc、Uab、Ubc、Uca、3Uo、f等;
    7.操作、遥信、事件SOE等;
    8.存储4套保护定值;
    9.具有2路脉冲输入和积分电度。

[SYA231变压器非电量保护装置]
    SYA231变压器非电量保护装置适用于主变瓦斯保护、压力保护、温度保护的出口重动,也可适用于其他保护或信号出口重动,以达到增加出口接点的目的。功能如下:
    1.主变电气量保护;
    2.主变瓦斯保护;
    3.压力及其他信号接点重动
    4.对非电量保护信号具有保持和记忆功能

[SYA241(242)PT切换(并列)装置]
    SYA241(242 PT切换(并列)装置适用于PT电压回路的并列切换或重动,同时也可以为开关或继电器重动扩充接点。功能如下:
    1.母线PT的交流回路并列;
    2.母线PT切换;
    3.PT刀闸辅助接点的重动。

[SYA251三相高压开关操作装置]
    SYA251三相高压开关操作装置适用于110kV及以下等级的三相开关操作,具备开关操作所需的所有功能,并具备跳合闸回路监视功能。功能如下:
    1.断路器的跳跃闭锁;
    2.断路器的合闸保持;
    3.断路器的跳闸保持;
    4.识别手动跳闸和保护跳闸。

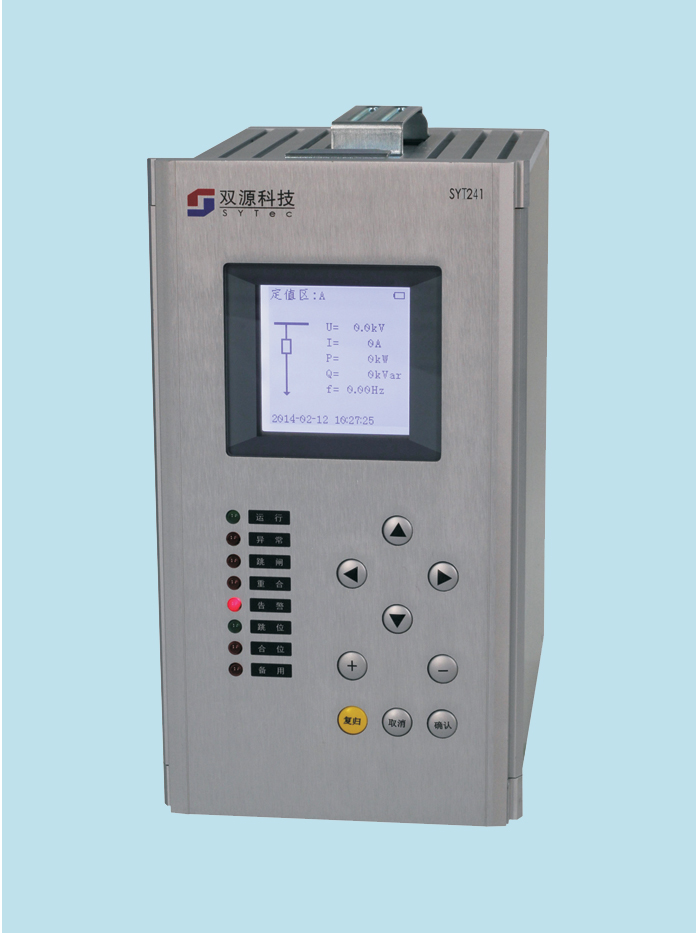

[SYT241Z数字式配电变压器保护测控装置]
    SYT241Z数字式配电变压器保护测控装置适用于110kV及以下各种电压等级厂用变压器的后备保护,可集中组屏也可在开关柜就地安装。功能如下:
    1.过负荷保护;
    2.三段过流保护;
    3.反时限过流保护;
    4.两端零序过流保护;
    5.零序过电压保护;
    6.低电压保护;
    7.非电量保护;
    8充电相过流保护;
    9.充电相零序过流保护;
    10.电压侧零序过流保护;

[SYP-211T数字式备用电源自投及分段保护测控装置]
    SYP-211T数字式备用电源自投及分段保护测控装置是以高性能微处理器构成的成套保护装置,适用于110kV及以下电压等级的备用电源自投功能.可以再开关柜就地安装,也可以集中组屏安装.功能如下:
    1.两段过流保护;
    2.两段零序过流保护;
    3.充电保护;

[SYC211数字式电容器保护测控装置]
    SYC211数字式电容器保护测控装置是以高性能微处理器构成的成套电容器保护装置,适用于110kV及以下电压等级的各种接线形式的电容器(组),可以在开关柜就地安装,也可以集中组屏安装.功能如下:
    1.三段过流保护;
    2.两段零序过流保护;
    3.小电流接地保护;
    4.低电压保护;
    5.过电压保护;
    6.过负荷;
    7.不平衡电压保护;
    8.不平衡电流保护;
