名称:JX-50系列磁保持信号继电器
点击图片查看大图
编号:Pro200931915051
价格:
时间:2009/3/19 15:06:07
点击数:6628
购买:

[用途及特点]
JX-50系列磁保持信号继电器(以下简称继电器),用于 直流操作的保护和自动控制装置中,作为动作指示信号用。该继电器系静态型,由集成电路及使用磁保持继电器构成的独特逻辑线路,因而具有如下特点:
    动作速度快,动作时间小于10ms,从而克服了因采用快速动作的真空开关,使原电磁型信号继电器因动作缓慢不能反应的缺陷。
    具有手动复归和远方复归功能,可以满足无人值班室的要求。
    抗振性强,不会因任何振动造成误动,可以任意安装。
    具有多种的外壳形式及端子接线,增加辅助电源

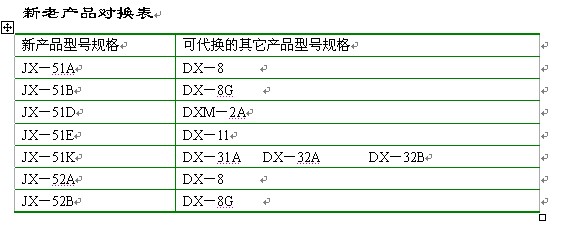

后可以完全替代DX-11系列、DX-8、8G系列、DX-30系列、DXM- 2A系列信号继电器。
    具有外接信号指示功能,可接入LED光字牌或白炽灯式的光字牌。
    具有一次动作及二次动作指示,两个指示灯均为红色。
    由于具有磁保持功能,当辅助电源消失又恢复后,动作信号仍然保持。需经手动或远方复归后方能复归原位。
额定电流≥0.025A 的电流型信号继电器及各种额定电压的电压型信号继电器,其出口线圈线径均在0.09mm以上,满足电力部“反措”要求。

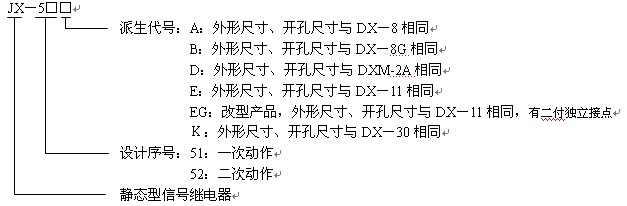

[型号及含义]


[技术数据]
    额定值
电压型额定工作电压(V):220、110、48、24
电流型额定工作电流(A):
0.01、0.015、0.025、0.05、0.06、0.075、0.10、0.15、0.25、0.5、0.6、0.75、1.0、2、4
额定辅助电源电压(V):220、110、48、24
为简化接线,提高工作的可靠性,推荐远方复归时只提供一对空接点。如需另外提供复归电压,请在订货时说明。
    动作值
电压型:不大于70%额定电压
电流型:不大于90%额定电流
    动作时间
在额定工作状态下,动作时间不大于10ms。
    功率消耗
电流型继电器不大于1W,电压型继电器动作瞬间不大于6W,动作后即被自身的常闭接点断开,不再消耗功率。
    触点断开容量
对于直流回路,在电流不大于2A,电压不大于250V时,常数为5±0.75ms的直流有感负载电路中,断开容量为50W。在交流回路中,电流不大于 2A ,电压不大于250V功率因数COSφ为0.4±0.1的电路中断开容量不大于200VA。
    触点接通容量
继电器输出触点允许长期接通1A。

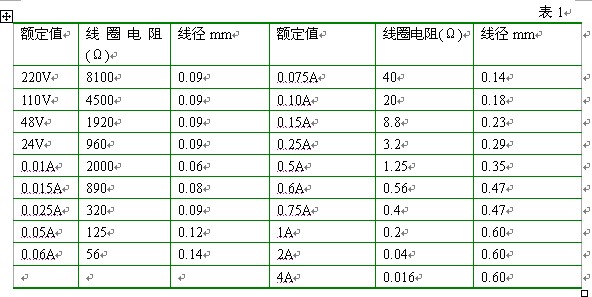

    继电器额定值,线圈参数见表1。

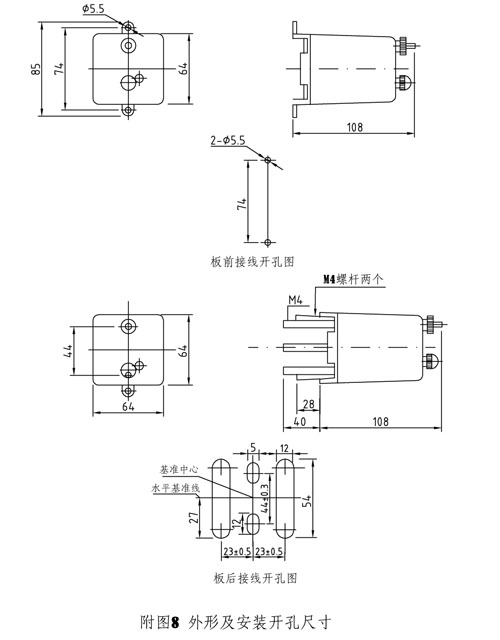

[继电器的外形尺寸及安装尺寸]

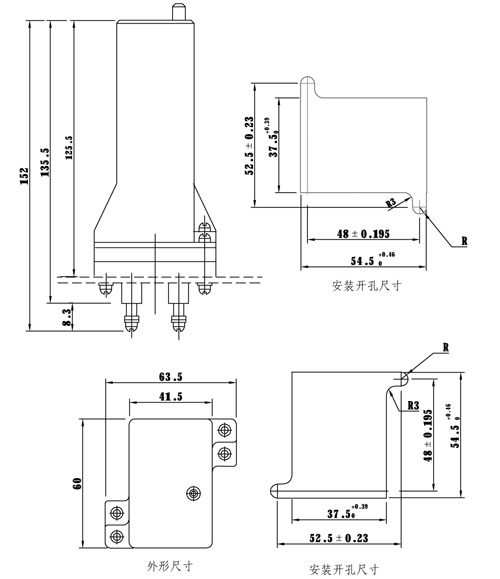

凸出式(JX-5□A、JX-5□B、JX-5□D)

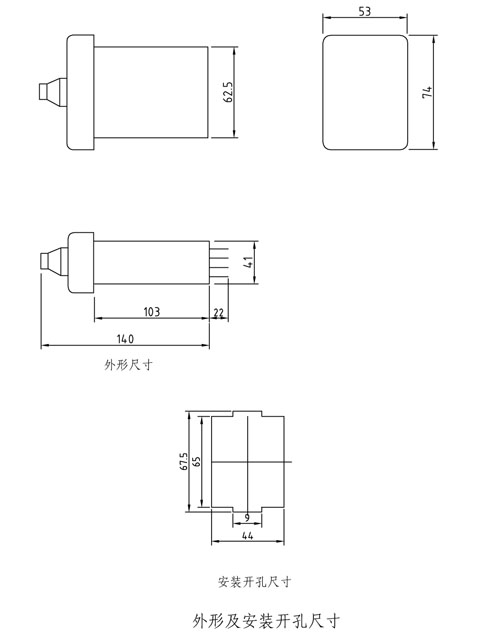

嵌入式(JX-5□K)


E型(JX-5□E)

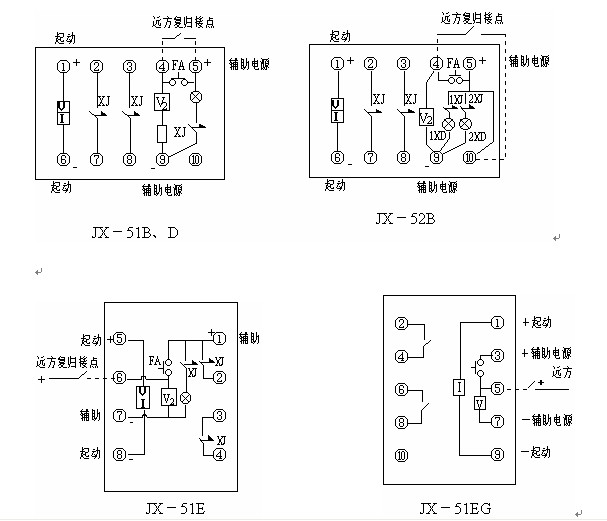

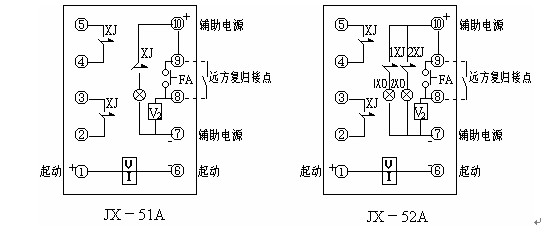

[继电器的接线端子图](背视)

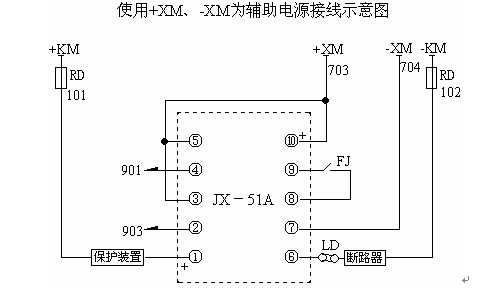

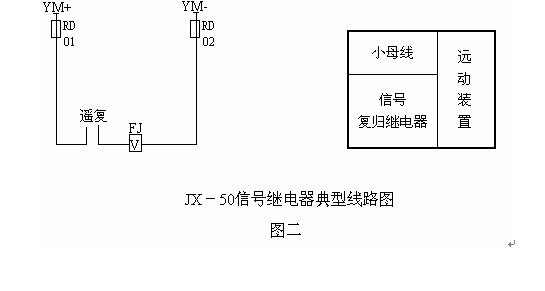

[使用继电器的典型线路]
