名称:DJV.A-2系列数字式交、直流电表
点击图片查看大图
编号:Pro200931815357
价格:
时间:2009/3/18 15:48:44
点击数:8396
购买:

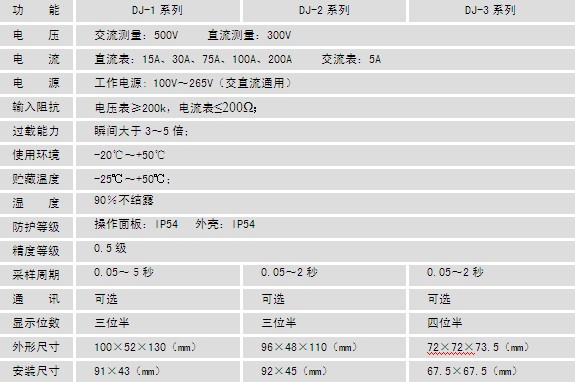

1 简述

1.1 DJVDJA的功能

   DJV,A-2电力智能监控仪表是一款用于中低压系统(测量电压0300V)的智能化装置,DJA电力智能监控仪表是一款用于中低压系统(测量电流05A)的智能化装置,它集数据采集和控制功能于一身,具有基本单回路交流的测量与计算。并且提供通讯接口与计算机监控系统连接,支持RS485接口MODBUS通讯协议。

装置外形如说明书图l所示。



 1.2 DJVDJA的特点

1.2.1 DJVDJA具有强大的数据采集和处理功能

DJV是将交流单相电压信号通过交流互感器, DJA是将交流单相电流信号通过交流互感器,取得小交流电压信号,利用ATT7053BU计量芯片采集模拟量的值,通过计算数据处理,转换成可视数据,为系统显示、处理提供数据信息。本产品可采集单相交流电压,具有数码显示按键操作,485通讯等功能。

1.2.2 安全性高,可靠性好

 DJVDJA在设计过程中采用了多种抗干扰措施,能够在电力系统中稳定运行。静电放电抗扰符合4级;电快速瞬变脉冲群抗扰性符合4级,高压冲击抗扰符合4级;浪涌抗扰符合3级;面板防护等级符合IP54;壳体防护等级符合IP20

1.2.3 体积小,安装方便

DJVDJA外形尺寸符合DIN96×48标准,壳体深度为110mm,采用螺丝固定面板式安装机构。小巧的外形和简洁的安装方式使DJVDJA的拆装非常方便。

1.2.4 显示直观、操作简便

LED数码管可以实时显示信息,使操作者能准确阅读数据。操作方式人性化,操作者能在短时间内掌握,阅读数据和参数设置等操作将变得简单易行。

1.2.6 DJVDJA的应用领域

    中、低压变配电自动化             工业自动化

            智能型开关柜             楼宇自动化

            负控系统                 能源管理系统



2 安装、接线与配置

    本章详述DJVDJA的安装方法、接线和配置,在安装前请仔细阅读。

2.1 尺寸与安装

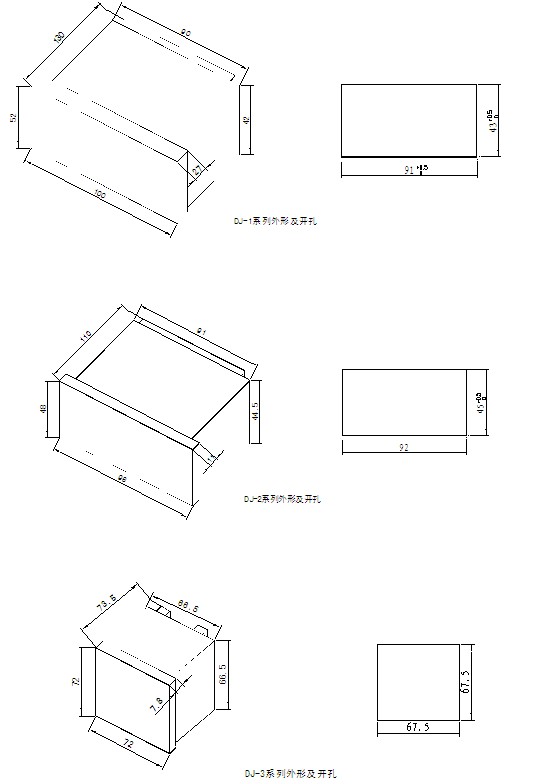

    2.1.1 装置的机械尺寸见说明书







2.1.2 安装方式

    DJVDJA采用面板式安装,固定在开关柜面板

    1)面板的开孔尺寸见图2.1.2.1









2)考虑到接线长度,面板后要有l20毫米的深度用于容纳DJVDJA。实际安装 中,一般需要后部有一定的空间(至少为96×48×120毫米),以便于 安装和接线。

3)安装时,应先将DJVDJA两边的安装卡松开取下,将DJVDJA于面板前方推 放入安装孔内,然后从后方沿装置的沟槽将安装卡安上并使之拧紧面板, 此时装置将牢固地固定在面板上。

见图2.1.2.2







2.1.3 安装注意事项

1)   本产品内部无用户可调元器件,安装时请勿拆开。

2)   不要带电作业。

3)        运行时应满足环境温度在--20C70C,湿度在095%,大气压在70kPA 106kPA之间。避免将装置置于强干扰源、辐射源、热源附近及粉尘多的地方。

2.2 接线与配置

2.2.1 端子定义

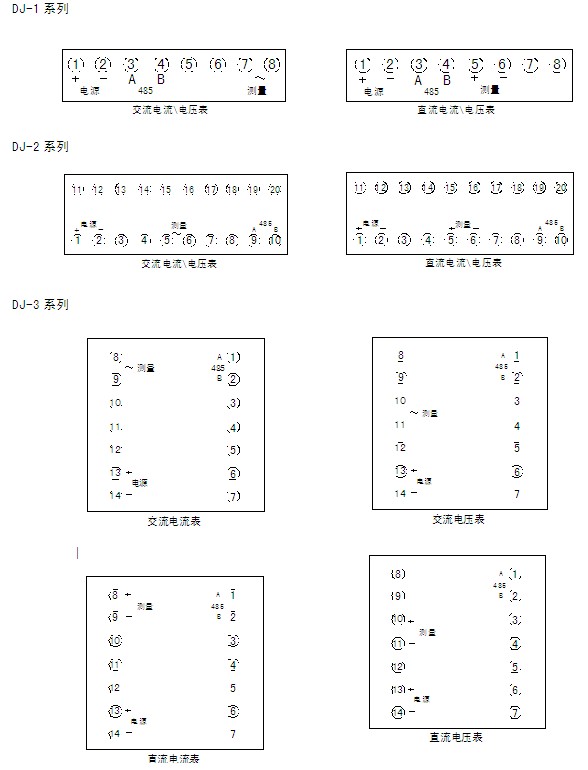

DJVDJA的背面共有2组接线端子,端子示意图如图2.2.1所示:



2.2.1接线端子示意图(后视)

端子的定义如下表:



电源输入

L/+

1

N/-

2

FG

3



4

电压(DJV)电流,(DJA)输入

U(I)

5

U*(I*)

6



7



8

通讯

B

9

A

10



11--20

注意:  当使用交流电源模块时12号端子接LN,使用直流电源:当使用直流电源模块时,1号端子接+,2号端子接-






2.2.3 通讯连接(以RS485接口为例)

DJVDJA在线形连接方式下应考虑阻抗匹配,匹配电阻的阻值大约在100120Ω



2.2.4 接线注意事项

1) 接入装置的导线截面面积应满足:电流为15平方毫米,电压为l0平方毫米。

2) 通讯线必须采用屏蔽双绞线。

通讯线的RS485 A B不能接反。

3) 当通讯连接采用线形连接方式时,应在位于通讯电缆起点和终点处的RS485AB端子之间分别接入l00120欧姆的线路匹配电阻。



4) 波特率为9600时,电缆长度<1200米。
