名称:DZ-30BG系列中间继电器
点击图片查看大图
编号:Pro2009318142940
价格:
时间:2009/3/18 14:40:25
点击数:4477
购买:

[用途]
    DZ-30BG系列中间继电器用于直流操作的各种保护和自动控制线路中,作为辅助继电器,以增加触点数量和触容量。
[特点]
  原DZ-30B继电器采用线径为0.06~0.07漆包线,在长期运行中,因线径小,经常出现断线,为此,我厂新研制了改进型为DZ-30BG中间继电器,这种中间继电器完全克服了出现断线的缺点,提高了可靠性,为了使用方便DZ-30BG保持了原DZ-30B 系列中间继电器的外形尺寸、端子的内部接线及使用方法,因此继电器可以方便地将原保护装置上的继电器代换下来,而无须改动屏后接线。
[技术数据]
    继电器的规格列于表1中:

型号 额定值 触点形式及对数 用途
动合 动断 转换
DZ-31BG 直流:12.24.48.110.220 3 - 3 用于直流电路

    动作值(30%~70%)额定电压
    返回值:继电器的返回值不小于额定值的5%。
    动作时间:当输入激励量为额定值时,继电器的动作时间不大于45ms。
    返回时间:当输入激励量从额定值下降到零时,继电器的返回时间不大于60ms。
    功率消耗:当输入激励量为额定值时,继电器的功率消耗不大于7W。
    热性能:当环境温度为+40℃,继电器绕组长期承受110%额定值时。其线圈温升不超过65K。
    寿命: 5000次。
    触点断开容量:
    I在电压不超过250V,电流不大于1A的直流有感负荷电路(时间常数为5ms )中,断开容量为50W;在250V以下的交流电路中为500VA。
    II触点长期允许通过电流5A。
    继电器重量:约为0.5kg 。
[线圈参数]

额定电压(V) 导线 电阻(Ω)
220 0.09QQ-1 12000
110 0.1QQ-1 3510
42 0.15QQ-1 750
24 0.21QQ-1 200
12 0.31QQ-1 50


[端子接线图]


DZ-30BG接线端子图(背视)

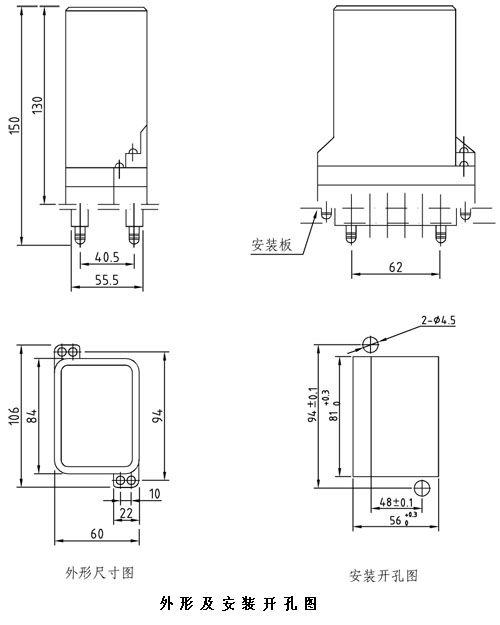

[外形及安装尺寸]
